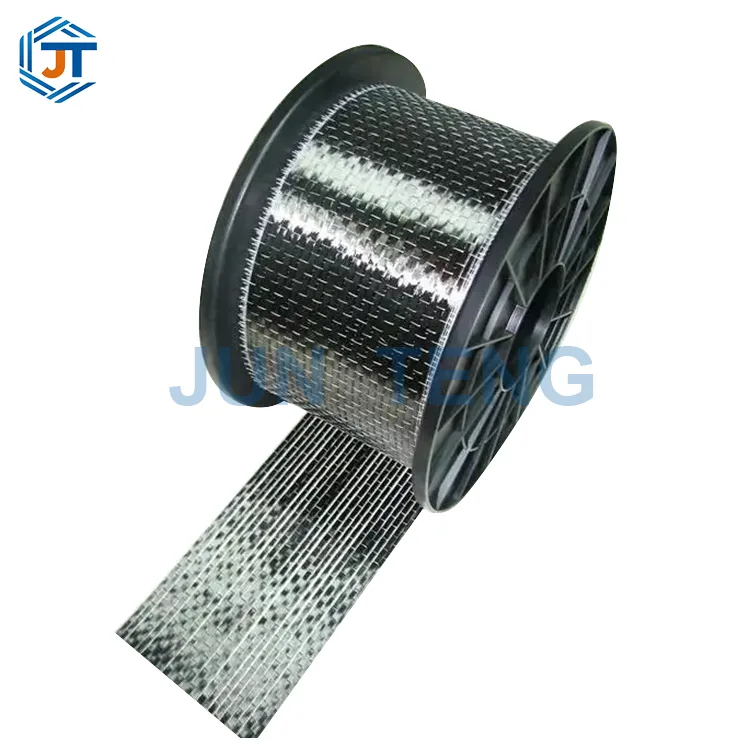

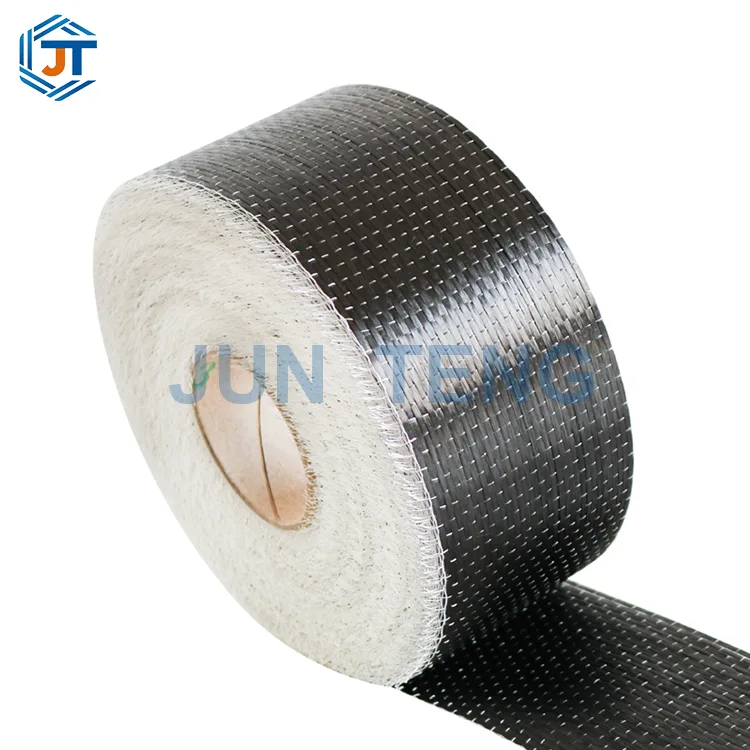

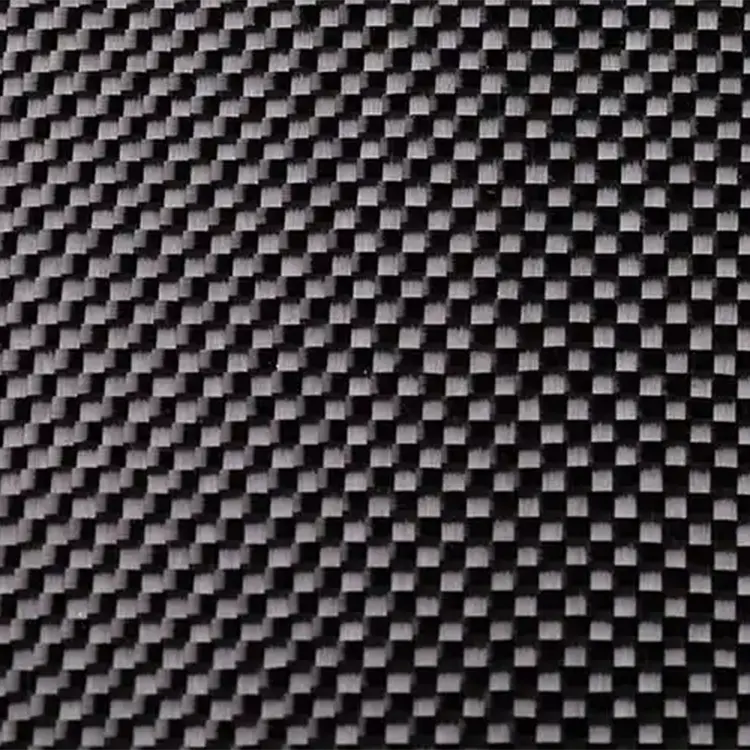

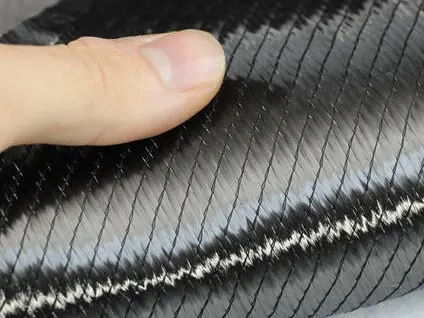

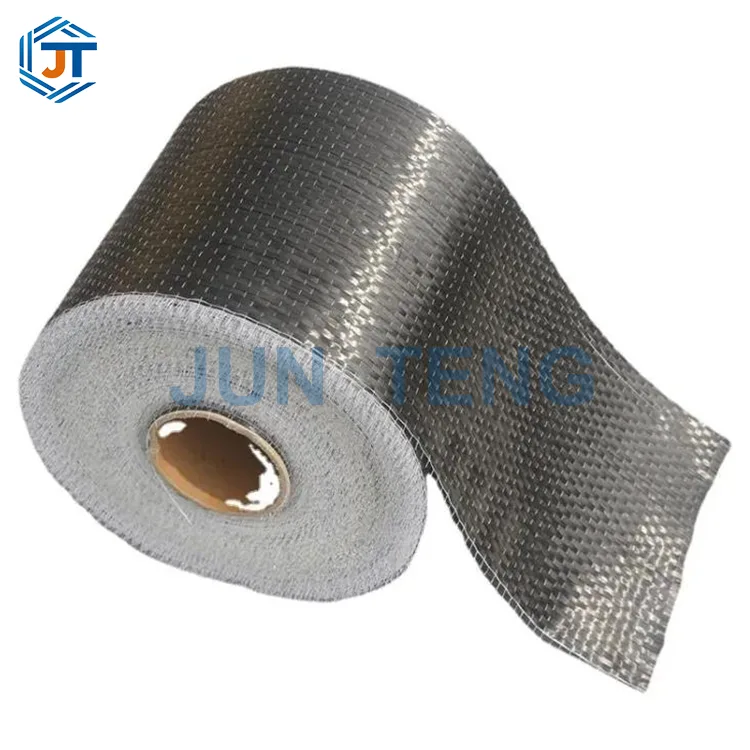

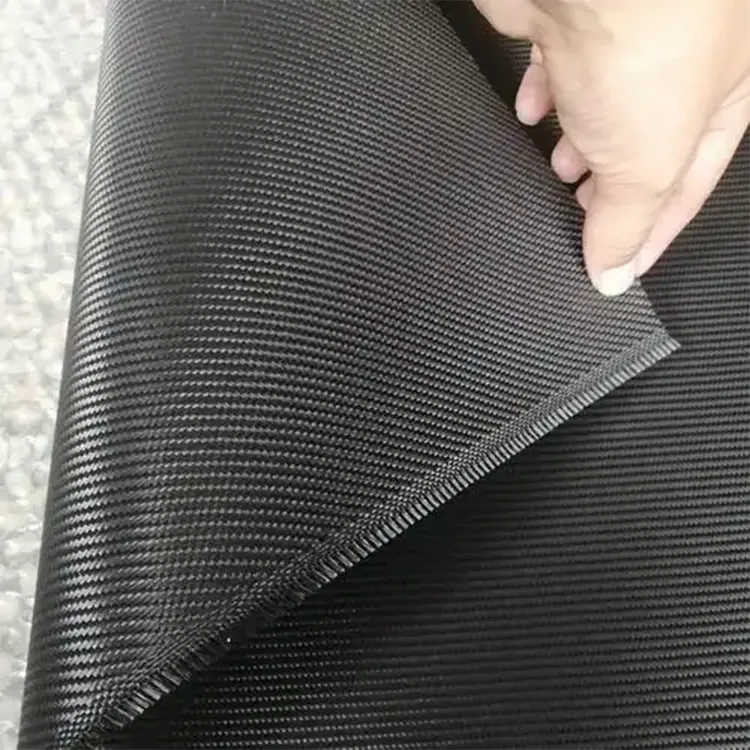

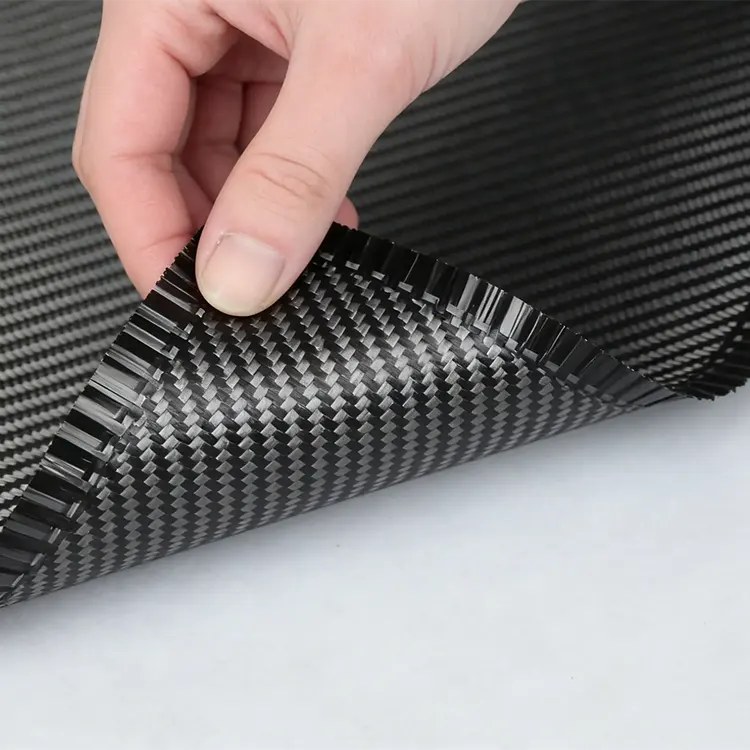

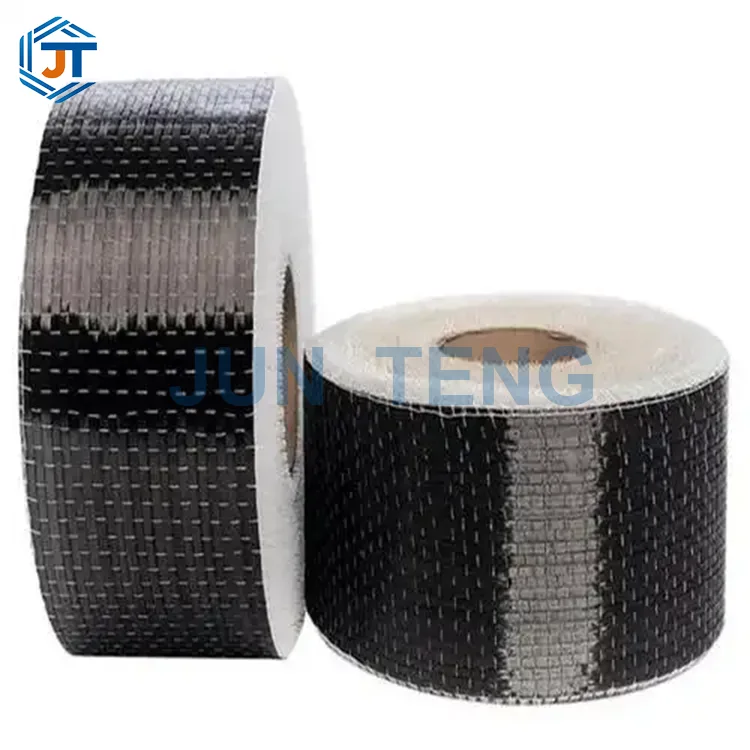

300 г двунаправленная армирующая ткань из углеродного волокна

Двунаправленная ткань JUN TENG, армированная углеродным волокном, формируется путем двухслойного ортогонального сшивания непрерывных нитей из 12К углеродного волокна. В отличие от однонаправленной углеродной ткани, которая имеет ограниченную несущую способность, эта двунаправленная конструкция равномерно распределяет нагрузку и одновременно защищает от сдвига и кручения. Он соответствует национальному стандарту GB50367-2013 «Проектирование армирования бетонных конструкций» и соответствует механическому стандарту первого уровня.

Загрузка волокна на единицу площади составляет 300 г, теоретическая толщина — 0,45 мм. Он учитывает как высокое содержание волокна, так и гибкость адгезии изогнутых поверхностей и специально разработан для проемов в перекрытиях, ремонта стен, сдвига, противосдвигательного армирования нерегулярных балок и колонн, скручивающей нагрузки мостов и многонаправленного усиления напряжения промышленного оборудования.

Он устраняет болевые точки однонаправленной углеродной ткани, которая сопротивляется натяжению только в одном направлении, разрыву кромки и отказу при усилении многонаправленной нагрузки. Он подходит для реконструкции гражданских зданий, ремонта муниципальных мостов, химической антикоррозионной конструкции и усиления компонентов железнодорожного транспорта. Конструкция и укладка не имеют трещин и складок, устойчивы к кислотам и щелочам, устойчивы к старению и чрезвычайно легки. Один слой может заменить несколько тонкослойных углеродных тканей, что значительно сокращает время строительства и потери клея. Он поддерживает индивидуальную резку полос шириной 500 мм/1270 мм, на складе доступны 100-метровые прямые рулоны и в комплекте поставки поставляется с эпоксидным клеем класса А.

Основная информация о продукте и таблица параметров национального стандарта

1.1 Общая таблица основных параметров спецификации

Дифференцированные основные преимущества

Подавляющее большинство текстов по армированной углеродной ткани, представленных на рынке, сосредоточено только на преимуществе однонаправленной ткани в сопротивлении изгибу, игнорируя большое количество рабочих условий сдвига, кручения и двухосного растяжения в технике. Армирующая ткань из двунаправленного углеродного волокна весом 300 г реконструирует схему армирования на основе логики напряжения, и ее пять уникальных преимуществ напрямую затрагивают болевые точки отрасли:

1. Двухосевая сбалансированная сила, подходящая для сложных разнонаправленных нагрузок. Однонаправленная углеродная ткань имеет высокую прочность только в основном направлении 0°, с вертикальной несущей способностью менее 10%. Он склонен к локальному разрушению при облицовке проемов в полу, поперечных трещинах в стенах, изогнутых балках и колоннах, а также балках покрытия мостов под действием скручивающих напряжений. Двунаправленная углеродная ткань весом 300 г имеет симметричное расположение двухслойных волокон +45°/-45° с совершенно одинаковой нагрузкой на волокна в обоих ортогональных направлениях. Сопротивление сдвигу, сопротивление кручению и сопротивление двунаправленному растяжению улучшаются синхронно. После армирования напряжение под любым углом компонента может быть равномерно распределено, что предотвращает появление вторичных трещин, вызванных локальной концентрацией напряжений.

2. При весе 2,300 г и одном слое, заменяющем несколько слоев, общее количество 300 г двунаправленной армирующей ткани из углеродного волокна в той же области намного превышает 200 г двунаправленной ткани. Однослойная укладка позволяет обеспечить усиление и несущую способность тяжелых компонентов без необходимости использования нескольких слоев. По сравнению с конструкцией из многослойной тонкой углеродной ткани: сокращение четырех процессов полировки, чистки щеткой, укладки и отверждения, снижение расхода пропитанного эпоксидной смолой клея на 40%, сокращение общего периода строительства вдвое и значительное снижение затрат на рабочую силу и вспомогательные материалы; В то же время это снижает скрытую опасность образования впадин и пузырей, возникающих при многослойном укладке, и повышает стабильность качества армирования.

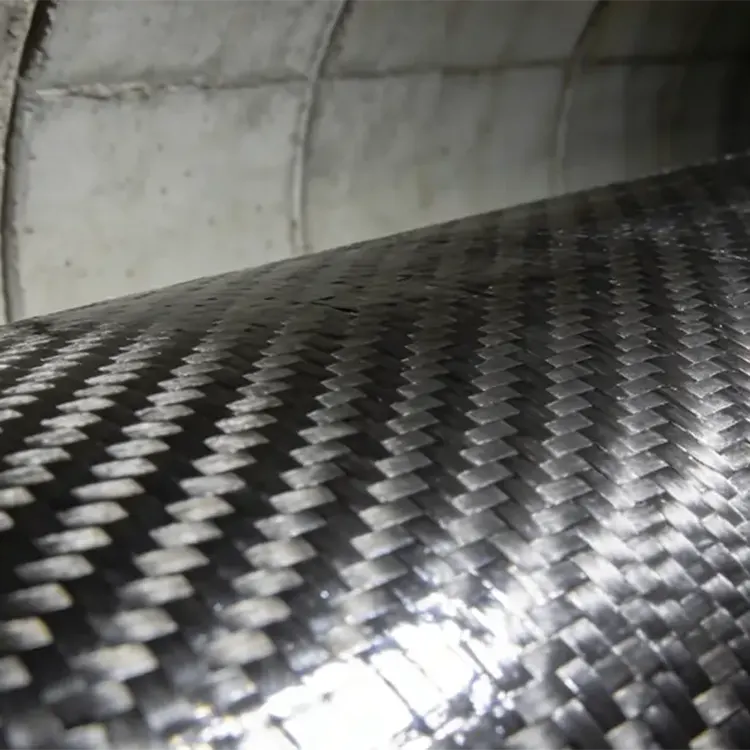

3. Процесс сшивания без деформации, отсутствие изгиба волокон, меньшие механические потери. Волокна двунаправленной тканой ткани традиционного полотняного переплетения переплетаются и изгибаются, а под воздействием силы волокна сначала выпрямляются, прежде чем надевать их на подшипник, что приводит к механическим потерям; В этом продукте используется процесс сшивания нетканого материала, при этом углеродные волокна остаются прямыми и не сгибаются на протяжении всего процесса. Нагрузка может передаваться мгновенно при напряжении, а эффективность армирования увеличивается на 18%. Поверхность ткани гладкая, без неровностей и впадин, плотно прилегает к бетонным и стальным основаниям. Края, углы и изогнутые поверхности укладываются без складок и короблений, что снижает необходимость доработки полостей.

4. Вся сцена является гибкой и адаптируемой, со встроенной оберткой и усилением нестандартных компонентов. Сама углеродная ткань обладает сверхвысокой гибкостью, ее можно по желанию согнуть и обернуть вокруг нестандартных конструкций, таких как круглые колонны, изогнутые балки, трубопроводы и основания оборудования. При толщине 300 г он сочетает в себе прочность и гибкость и не станет жестким и трудным для установки из-за чрезмерного веса; Рулонная резка не имеет торчащих ниток и не требует обработки кромок. Операция резки на месте проста, и можно построить узкие пространства, такие как узкие потолки, балки и колонны подвала.

5. Долговременная коррозионная стойкость и долговечность, универсальное углеродное волокно само по себе не ржавеет, устойчиво к кислоте, щелочи, соли, влаге и ультрафиолетовому старению, подходит для агрессивных сред, таких как прибрежные здания с солевым туманом, химические заводы, подземные гаражи, канализационные резервуары и т. д.; После отверждения композита эпоксидным клеем класса А образуется герметичный антикоррозионный слой для защиты стальных стержней внутри бетона. Расчетный срок службы системы армирования может достигать более 50 лет, при этом на более позднем этапе нет необходимости в профилактике ржавчины или антикоррозионном обслуживании.

Сценарии применения

I Армирование зданий и сооружений (гражданские/промышленные предприятия)

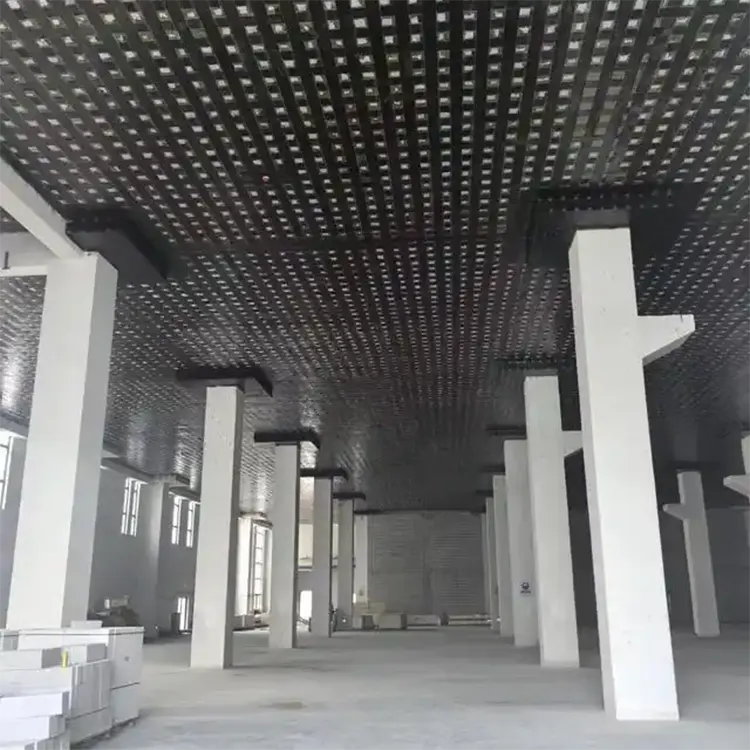

1. Армирование проемов перекрытий: реконструкция лестничных проемов и проемов, предназначенных для оборудования, усиление плит перекрытия под двунаправленными нагрузками для предотвращения радиальных трещин вокруг проемов;

2. Ремонт сдвиговых стен: пересекающие стены диагональные трещины, недостаточная устойчивость стен к сдвигу, сейсмическое усиление дверных проемов;

3. Армирование балок и колонн неправильной формы: усиление на кручение и сдвиг круглых колонн, изогнутых второстепенных балок, а также узлов главных и второстепенных балок.

4. Реновация старых жилых помещений: разрушение корней балконов, повышение несущей способности перекрытий, повышение уровня сейсмостойкости;

5. Ремонт подвала: Трещины во влажных стенах и двунаправленное усиление нижних плит против растрескивания и просачивания.

II Муниципальное строительство мостов и туннелей

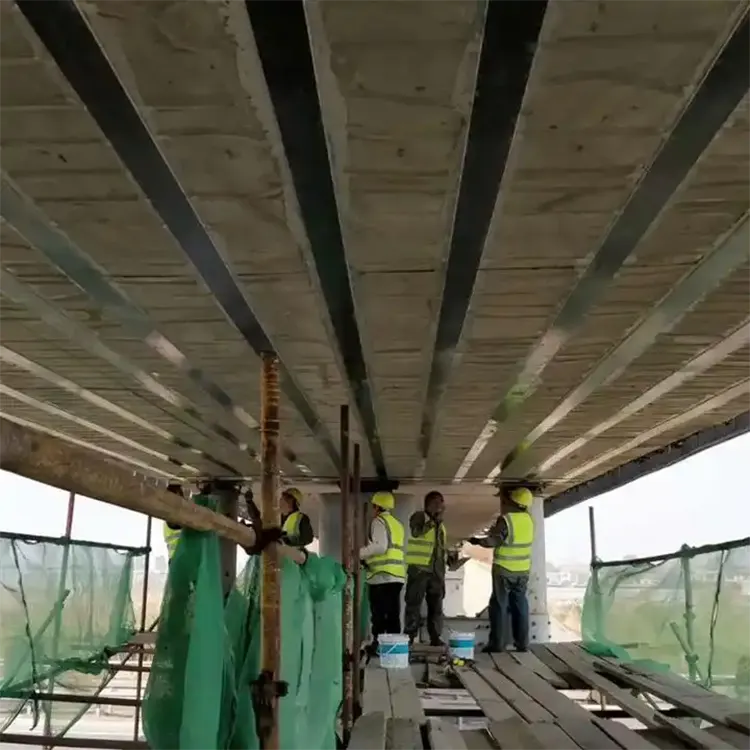

Балки перекрытия моста и колонны опор усилены скручивающими силами, диагональные трещины в облицовке тоннеля отремонтированы, тротуарные плиты устойчивы к растрескиванию в обоих направлениях, приподнятые коробчатые балки усилены сдвигом, заменяя традиционную технологию стального соединения, а собственный вес не увеличивает нагрузку на мост.

III Промышленная специальная антикоррозионная арматура

Основание химического оборудования, стенки резервуара для сточных вод и опора стальной конструкции усилены разнонаправленным напряжением и устойчивым к коррозии слоем армирования, специфичным для окружающей среды, который выполняет двойную функцию структурного усиления и антикоррозионной защиты.

Сравнительная таблица выбора однонаправленной углеродной ткани плотностью 300 г и двунаправленной углеродной ткани плотностью 300 г

Стандартный процесс строительства

1. Обработка основания: отполируйте бетонный раствор, удалите рыхлые слои, очистите пыль и масляные пятна ацетоном;

2. Нанесите базовый клей: равномерно нанесите валиком базовый клей из углеродного волокна класса А, проникните и укрепите подложку;

3. Выравнивание и ремонт: заполните ячейки и ямки выравнивающим клеем, чтобы обеспечить гладкую поверхность основания;

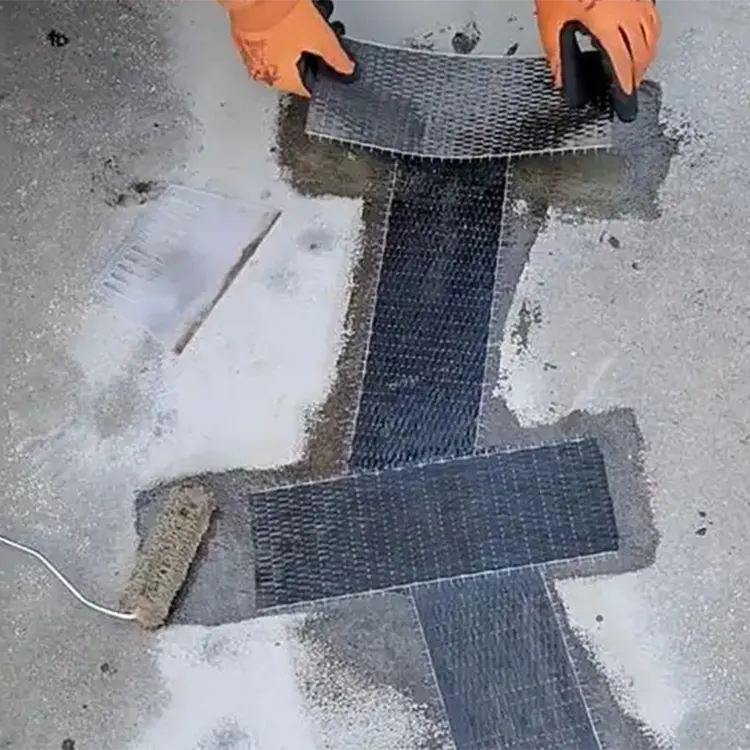

4. Иммерсионное покрытие: нанесите иммерсионный клей на основную поверхность, положите 300 г двусторонней углеродной ткани ровно, несколько раз прокатайте и удалите пузырьки валиком;

5. Покрытие поверхности: поверхность углеродной ткани дважды покрывается клеем для поверхностного покрытия, полностью погружая углеродное волокно без каких-либо обнаженных сухих волокон;

6. Отверждение и отверждение: Полностью отверждайте при комнатной температуре в течение 72 часов и избегайте внешних воздействий в течение периода отверждения.

Инструкции по хранению, транспортировке и поддержке продукта

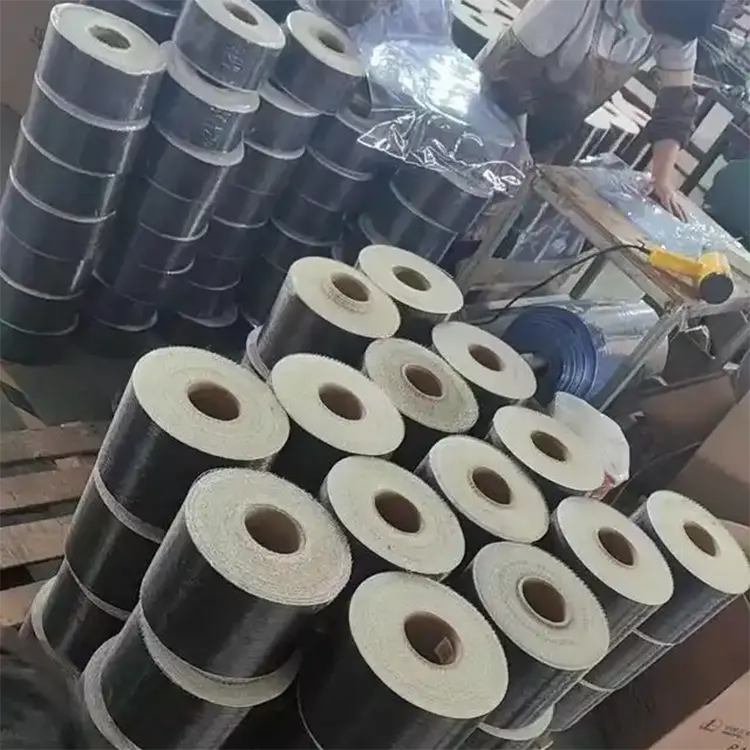

1. Требования к хранению: Хранить в прохладном и сухом складе, избегая попадания прямых солнечных лучей и дождевой воды. Размещайте рулоны вертикально, чтобы предотвратить сжатие и образование складок;

2. Вспомогательные материалы: необходимо использовать клей, пропитанный углеродным волокном национального стандарта уровня А (основной клей + выравнивающий клей + пропитанный поверхностный клей), смешивание обычного гражданского эпоксидного клея запрещено;

3. Услуга индивидуальной настройки: поддерживает резку любой ширины от 50 до 1270 мм и метры резки по мере необходимости. Двухосная углеродная ткань специального веса может быть адаптирована для крупномасштабных проектов;

4. Гарантия качества: каждая партия сопровождается отчетом о механических испытаниях третьей стороны, который соответствует спецификациям приемки для проектирования арматуры и может предоставить данные о завершении и подтверждающие документы проверки качества.

Армирующая ткань из двунаправленного углеродного волокна весом 300 г заполняет пробел в эффективности однонаправленной углеродной ткани в области многонаправленного армирования. Благодаря поддержке высококачественного углеродного волокна 12K и технологии двухосной сшивки нетканых материалов ± 45 ° он достигает четырех основных ценностей: высокой прочности, двунаправленного баланса, легкой конструкции и долговечности при обычном инженерном весе в 300 г. В отличие от обычных тканых двунаправленных тканей, представленных на рынке, этот продукт оптимизирует структуру расположения волокон, снижает механические потери и имеет более высокую эффективность однослойного армирования. Он идеально подходит для сложных условий работы, таких как проемы в полу, несущие стены, балки и колонны неправильной формы, а также скручивание мостов, с которыми не может справиться однонаправленная углеродная ткань. От реконструкции старых гражданских зданий до ремонта крупных муниципальных мостов можно обеспечить стабильные и надежные решения по усилению конструкций. Параметры материала полностью соответствуют национальным стандартам армирования, конструкция удобна, а общая стоимость контролируема. Это предпочтительный профессиональный субстрат для структурного армирования разнонаправленных напряжений.
